鄂式破碎机

颚式破碎机主要用于各种矿石与大块物料的中等粒度破碎,可破碎抗压强度不大于320Mpa的物料,分粗破和细破两种。该系列产品规格齐全,其给料粒度为125mm~750mm,是初级破碎 设备。颚式破碎机(鄂破)广泛运用于矿山、冶金、建材、公路、铁路、水利和化工等多种行业。

运行环境:在将巨大石块破碎成小石块的过程中, 道破碎机通常称为“主”破碎机。历史 ,也 坚固的破碎机是颚式破碎机。为颚式破碎机喂料时,物料从顶部入口倒入含有鄂齿的破碎室。鄂齿以巨大力量将物料顶向室壁,将之破碎成更小的石块。支持鄂齿运动的是一根偏心轴,此轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承,轴承的工作环境极为苛刻。轴承必须承受巨大的冲击载荷,磨蚀性污水和高温。尽管此工作环境极为苛刻,颚式破碎机仍需非常可靠地工作,这是保证生产效率的关键一环。

工作原理: 颚式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动鄂、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定鄂板与活动鄂板等组成,其中肘板还起到保险作用。该系列颚式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动鄂上下运动,当动鄂上升时肘板和动鄂间夹角变大,从而推动动鄂板向定鄂板接近,与此同时物料被挤压、搓、碾等多重破碎;当动鄂下行时,肘板和动鄂间夹角变小,动鄂板在拉杆、弹簧的作用下离开定鄂板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动鄂作周期性的压碎和排料,实现批量生产。

性能特点: 1.破碎腔深而且无死区,提高了进料能力与产量; 2.其破碎比大,产品粒度均匀; 3.垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性; 4.润滑系统安全可靠,部件更换方便,保养工作量小; 5.结构简单,工作可靠,运营费用低。 6.设备节能:单机节能15%~30%,系统节能一倍以上; 7.排料口调整范围大,可满足不同用户的要求; 8.噪音低,粉尘少。

鄂式破碎机规格与性能参数表


型号
进料口尺寸
(mm)

料粒度(mm)
排料口调
整范围

(mm)
处理能力

(t/h)
偏心轴转速

(r/min)
电动机功率
(kw)
总重量

(t)
外形尺寸
(长×宽×高)

(mm)
PE-150×250150×25012510-401-32505.50.8720×660×850
PE-200×300200×30018015-502-62607.51.2910×750×990
PE-200×350200×35018018-703-10260111.51000×870×990
PE-250×400250×40021020-605-20300152.81300×1090×1270
PE-400×600400×60034040-10016-602753071730×1730×1630
PE-500×750500×75042550-10040-11027555121980×2080×1870
PE-600×750600×750500150-20080-2402755515.82070×2000×1920
PE-600×900600×90050065-16050-18025055172190×2206×2300
PE-750×1060750×106063080-140110-32025090-110292660×2430×2800
PE-800×1060800×1060640160-220130-33025011029.82710×2430×2800
PE-830×1060830×1060650160-220150-33625011030.72740×2430×2800
PE-870×1060870×1060660200-260190-33625011031.52810×2430×2800
PE-900×1060900×1060685230-290230-390250110332870×2420×2940
PE-900×1200900×120075095-165220-450200110523380×2870×3330
PE-1000×12001000×1200850195-265315-500200110553480×2876×3330
PE-1200×15001200×15001020150-300400-800180160100.94200×3300×3500
PEX-150×750150×75012018-488-25320153.81200×1530×1060
PEX-250×750250×75021025-6013-35330305.51380×1750×1540
PEX-250×1000250×100021025-6016-523303071560×1950×1390
PEX-250×1200250×120021025-6020-61330379.72140×1660×1500
PEX-300×1300300×130025020-9016-1053005515.62720×1950×1600

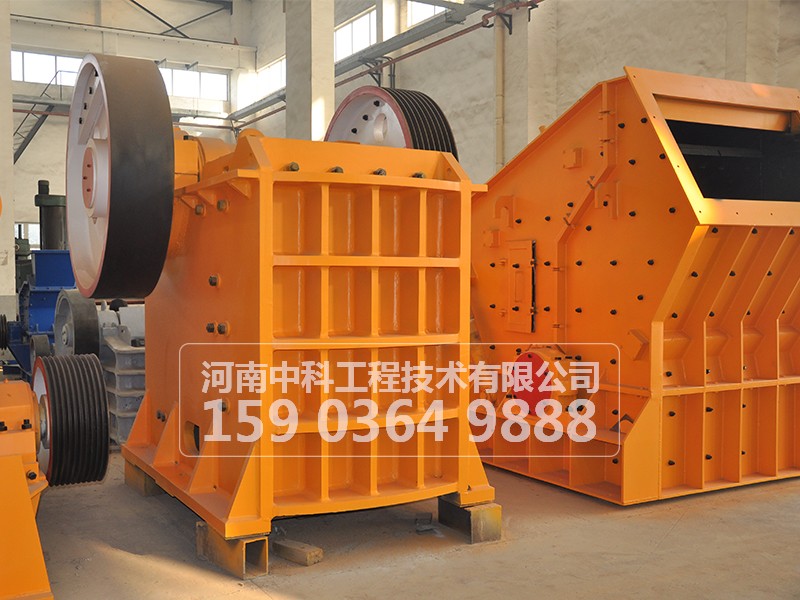

鄂式破碎机图片
